SW-DH5型砂漿點荷儀根據“砌體工程現場檢測技術規范”GB/T50135-2000而研制生產的，是砌體砂漿強度檢測的專用儀器，其特點是能在現場或?qū)嶒?yàn)室直接測試而不影響墻體受力性能，具有檢測容易、操作方便、所需時間短、測試精度高等特點，完全可以滿足砌體工程現場質量控制、古建筑及既有房屋質量鑒定、評估的要求。

SW-DH5型砂漿點荷儀技術參數：

*大量程：5KN

*大行程：30mm

精度：小于2%

電源電壓：7.2V

凈重：4.8kg

SW-DH5型砂漿點荷儀結構及原理：

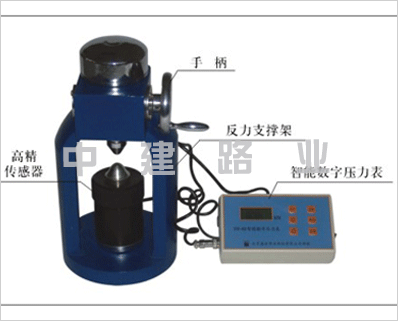

點荷儀是由主機、高精度壓力傳感器及智能數字壓力表組成，傳感器安裝在加荷系統的底座上，智能數字壓力表和加荷系統用導線連接。工作時，將預先取好的砂漿試樣放在壓頭上，用手逆時針慢慢轉動點荷儀的手柄，使升降絲桿向下移動，當加載頭頂住砂漿試樣時就產生了壓力荷載，然后緩慢均勻的施加荷載直至試件破壞，此時微電腦將*大荷載保持住，可直接讀取kN值.
